線下購買咨詢

• 地區(qū)：北京+湖北

  商務(wù)：陳婷

  聯(lián)系電話：15370307033（微信同號）

• 地區(qū)：浙江+天津+遼寧+吉林+黑龍江

  商務(wù)：立立

  聯(lián)系電話：15358847978（微信同號）

• 地區(qū)：山東+山西+陜西+四川+貴州+廣西壯族自治區(qū)+海南

  商務(wù)：嵐嵐

  聯(lián)系電話：15335268233（微信同號）

• 地區(qū)：江蘇+江西+湖南+重慶

  商務(wù)：飛飛

  聯(lián)系電話：15365358233（微信同號）

• 地區(qū)：廣東+安徽+云南+新疆維吾爾自治區(qū)+西藏自治區(qū)+青海+甘肅+寧夏+內(nèi)蒙古自治區(qū)

  商務(wù)：依依

  聯(lián)系電話：15335278233（微信同號）

• 地區(qū)：澳門+香港+臺灣+海外

  商務(wù)：盼盼

  聯(lián)系電話：15335258233（微信同號）

• 地區(qū)：上海+河北+河南+福建

  商務(wù)：娟娟

  聯(lián)系電話：19951032231（微信同號）

線上購買途徑

•

   EFL-AlgMA-50k / 300k

•

   EFL-AlgMA-50k / 300k

產(chǎn)品簡介

海藻酸鈉（Sodium alginate，Alg）又被稱為褐藻酸鈉、藻酸鹽，是由β-D-甘露糖醛酸和α-L-古洛糖醛酸組成的線性聚糖醛酸聚合物，其具有良好的生物相容性，已經(jīng)被廣泛應(yīng)用于細胞包封和藥物緩釋等多種醫(yī)學應(yīng)用。

甲基丙烯?；Ｔ逅徕c（AlgMA）是通過在海藻酸鈉分子鏈上引入甲基丙烯基團進而賦予其光固化能力。相比傳統(tǒng)二價離子（鈣離子等）交聯(lián)，光固化交聯(lián)方式便攜化高，且凝膠內(nèi)部均一性良好。基于AlgMA的材料體系已被廣泛應(yīng)用于許多生物醫(yī)藥研究領(lǐng)域，包括：腫瘤模型構(gòu)建、細胞負載、創(chuàng)面敷料、藥物控釋、齒科印模等。此外，海藻酸鈉結(jié)構(gòu)單元中的-OH和-COOH均可以作為化學活性位點，通過化學改性引入更多的活性基團，具有適于細胞生長和分化的三維（3D）結(jié)構(gòu)，從而賦予其新的性能（細胞粘附、活性藥物負載等），拓展了其組織工程應(yīng)用。

EFL團隊推出的AlgMA產(chǎn)品（EFL-AlgMA系列）通過嚴格的原料篩選及品質(zhì)檢測，具有穩(wěn)定的理化性質(zhì)，其在可見光照射下20秒內(nèi)固化成膠，生物相容性良好，材料可擴展性強，能夠提供多種黏彈特性以適應(yīng)不同應(yīng)用領(lǐng)域。AlgMA可用來搭配EFL的GelMA和HAMA水凝膠，更好的模擬皮膚、軟骨等體內(nèi)組織微環(huán)境，獲得更優(yōu)的細胞3D培養(yǎng)及生物墨水方案。

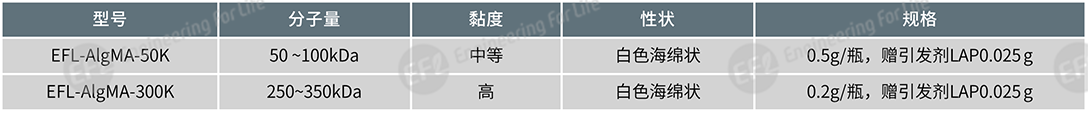

型號規(guī)格

產(chǎn)品應(yīng)用

細胞培養(yǎng)、生物3D打印、組織工程等。

儲存條件

干態(tài)套裝：室溫，3個月；4℃，12個月；-20℃，18個月。

核磁氫譜

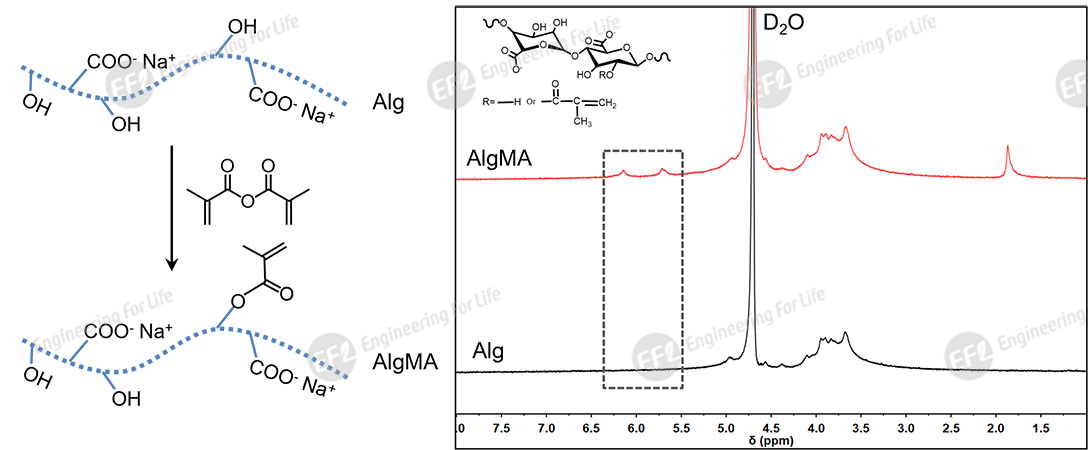

圖1. EFL-AlgMA制備過程及核磁氫譜

流變學特性

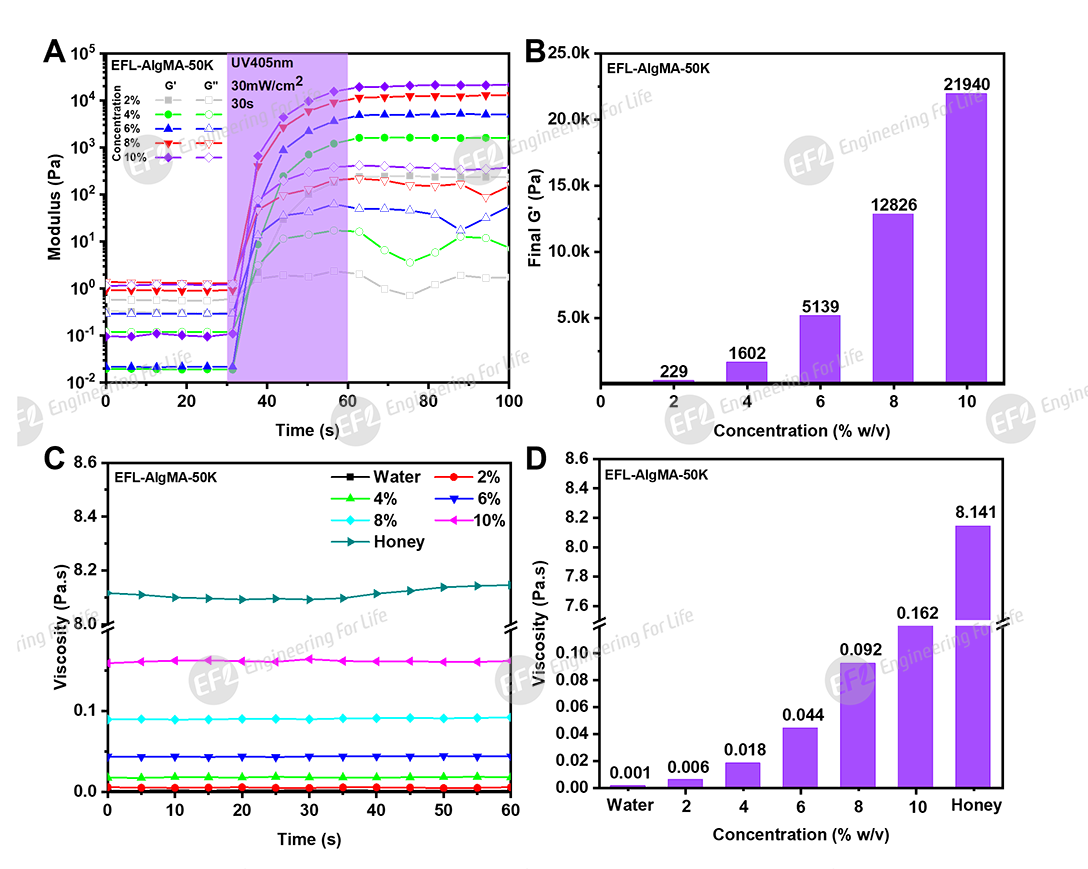

圖2. EFL-AlgMA-50K不同濃度流變學特性：(A)光固化過程；(B)固化后儲能模量G’；(C,D)黏度（蜂蜜及水為對照）

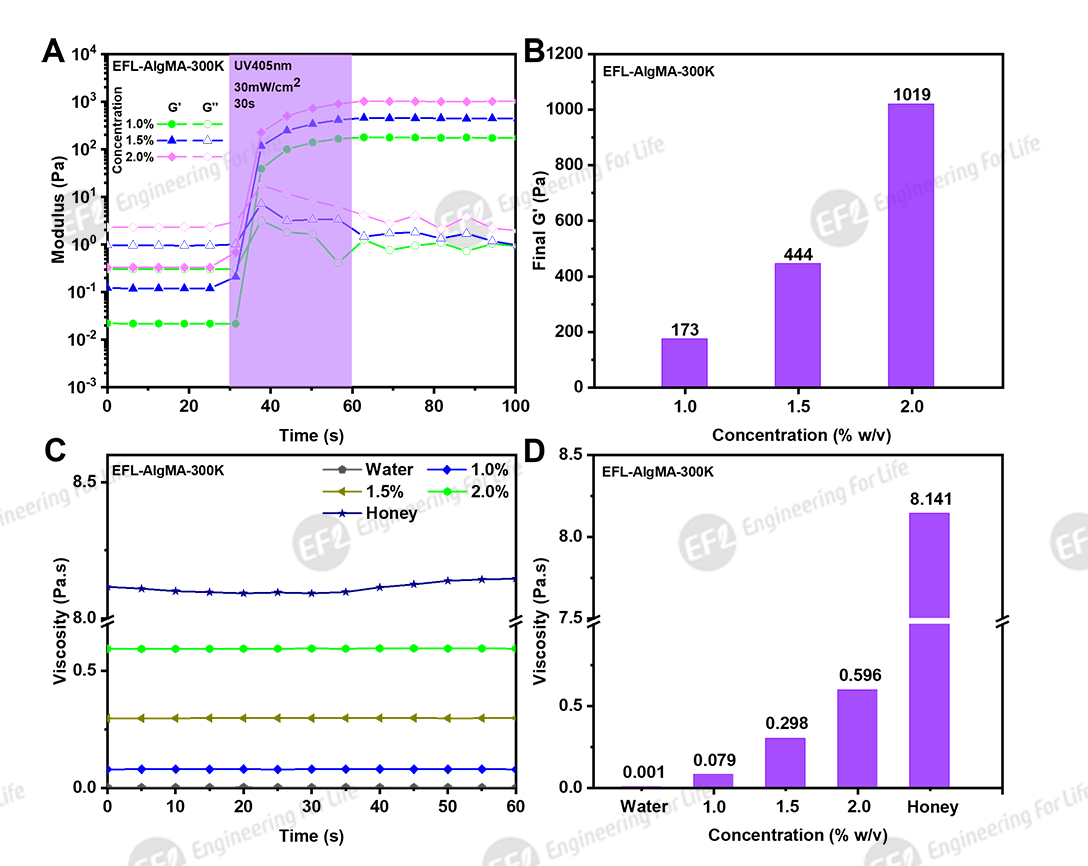

圖3. EFL-AlgMA-300K不同濃度流變學特性：(A)光固化過程；(B)固化后儲能模量G’；(C,D)黏度（蜂蜜及水為對照）

壓縮特性

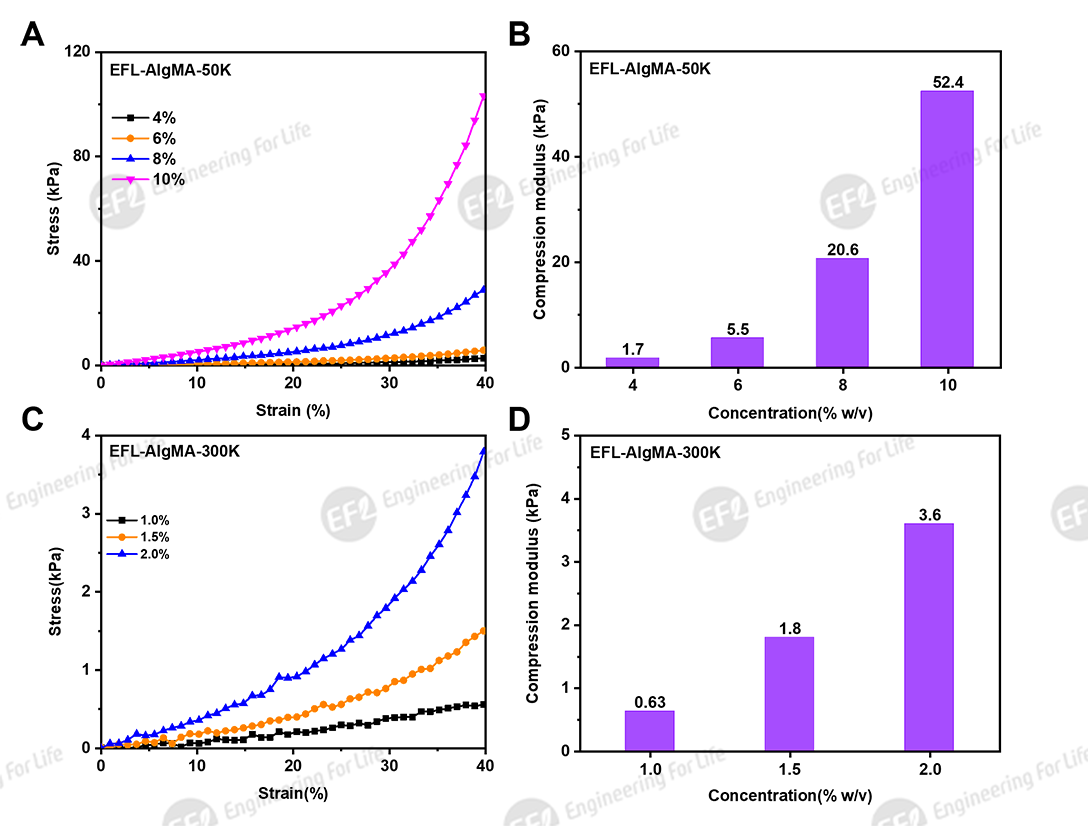

圖4. EFL-AlgMA不同濃度光固化凝膠壓縮特性（405nm光源，30mW/cm2，30s）：(A,C)應(yīng)力-應(yīng)變曲線；(B,D)壓縮模量

打印性能

引入甲基丙烯基團的AlgMA可實現(xiàn)離子交聯(lián)和光交聯(lián)的雙重交聯(lián)性能，增強AlgMA基復(fù)合水凝膠的機械性能。EFLer以明膠（EFL-GEL-001）作為擠出式3D生物打印的輔助生物墨水，配合EFL團隊研發(fā)的EFL-BP66系列多功能擠出式生物3D打印機，可實現(xiàn)基于海藻酸鈉水凝膠網(wǎng)格支架的打印。具體的，基于Alg/Gel網(wǎng)格支架僅通過Ca²⁺交聯(lián)成型，AlgMA/Gel網(wǎng)格支架同時通過Ca²⁺交聯(lián)和UV光交聯(lián)。試驗表明，同等濃度下，相較于Alg/Gel，AlgMA/Gel網(wǎng)格支架具有更好的成型保真特性和增強的機械強度（圖a/c）。

此外，在Na₂CO₃（2% w/v）溶液中浸泡15min后，待Ca²⁺從凝膠網(wǎng)絡(luò)中溶出后，Alg/Gel網(wǎng)格支架較易發(fā)生斷裂，而AlgMA/Gel網(wǎng)格支架結(jié)構(gòu)依然保持完整（圖b）。

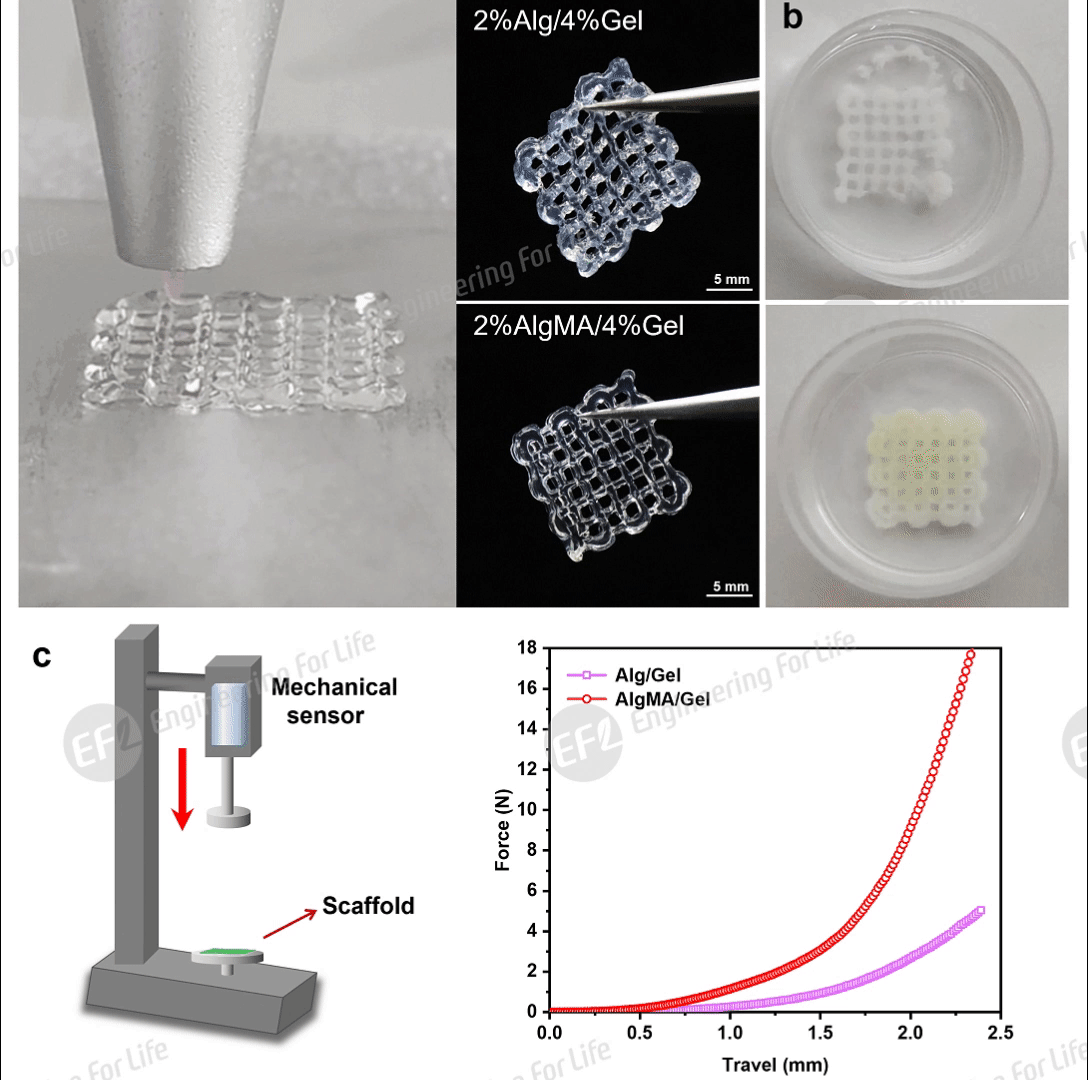

圖5. AlgMA/Gel與Alg/Gel擠出打印支架成型保真性與機械強度展示：(a)3D擠出打印過程；(b)在Na₂CO₃（2% w/v）溶液中浸泡15min后的網(wǎng)格支架；(c)壓縮測試示意圖與應(yīng)力曲線

生物相容性

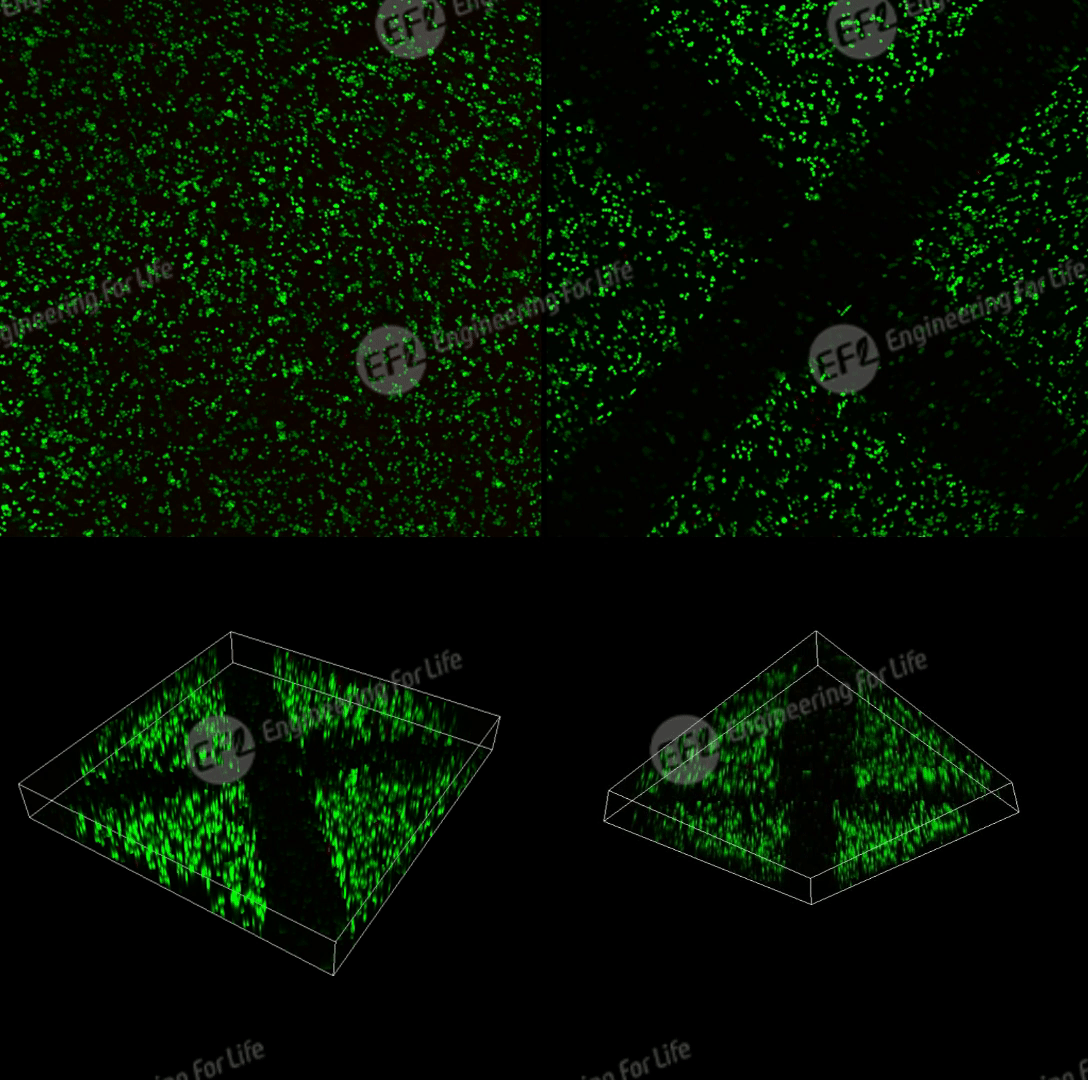

圖6.  HUVECs細胞在AlgMA水凝膠中三維培養(yǎng)的實驗效果：接種后第1天觀察
